搖臂纏繞機YK-1800FR,纏繞包裝機系列

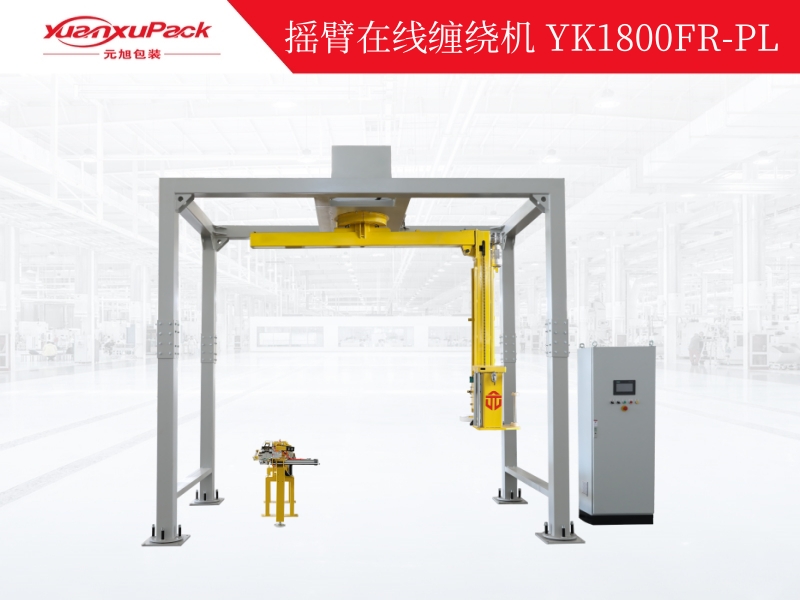

搖臂纏繞機YK-1800FR

1、詳細參數

注:本公司可根據客戶要求進行非標設計生產

一、 包裝概述

本設備是將拉伸膜自動纏繞到托盤貨物上的專用設備,單機操作，也可實現自動化連線工作。工作時設備做功的同時產品處于靜止的狀態，從而一定程度的降低了生產過程中產生的潛在危險。

2、托盤貨物推到纏繞中心點上，按照設定好的包裝參數、自動啟動包裝機，實現連續包裝過程，纏繞完畢，自動斷膜，自動熔接。

二、裹包對象和供貨范圍

裹包對象：

1、包裝物規格：1200mm×1200mm×1800mm

2、貨物重量：  不限

工作條件：

1、電力參數 380V AC50HZ  電壓波動范圍+∕-10℅

2、操作條件  環境溫度-10-50℃ 相對濕度10-90％

搖臂系統：

1、懸臂變頻調速 6～15圈/分鐘 可調。

2、懸臂自動復位。

3、懸臂安全碰觸自動停機。

4、懸臂快速裝卸方式。

5、懸臂可折疊式，方便運輸。

6、懸臂整體回轉支承結構。

7、懸臂加裝整體防墜落保護裝置，防止懸臂脫落墜地。

斷膜系統：

1、采用加熱絲斷膜。

2、斷膜后采用熱合式熔合膜尾部，不留尾膜。

3、夾膜機構在斷膜前，先把纏繞膜向下拉約200mm，使燙膜點更牢固、更美觀。

4、在包裝過程中間纏繞膜出現斷裂或無膜時會自動停機報警。

框架系統：

1、機架用160*160*8T方管焊接搭建而成，整個機架穩定牢固抗變形能力強。

2、搖臂橫梁用150*150*8T的方管制作，使橫梁的抗彎抗扭性能極大增強。

3、專用導電滑環罩，防止粉塵顆粒進入，延長了導電滑環的使用壽命。

4、加強的導電滑環軸和圓錐滾子軸承部件。增強了整個搖臂機的安全性

5、搖臂立柱綜合考慮抗變形能力和自重后，采用最優選擇的150*150*6T方管制作。

安全防護系統（三重防護，選配）：

1、進貨口、出貨口各加一組安全光柵，當有人誤入時機器暫停。

2、防護網上裝有安全門限位，當安全門打開時機器不動作。

3、旋臂上裝有安全環，碰到人或物時機器會自動緊急停止，確保安全。

4、在聯機自動運行模式時，旋臂啟動前有聲光報警器警示。

電器及控制系統：

1、PLC可編程控制，觸摸屏操作，纏繞層數及次數可設置；

2、光電開關，自動感測貨物的高度；

3、回轉支承驅動，定位精確；

4、膜架上升、下降速度分別可調，送膜速度可調，斷膜報警報警。

5、機器設有自動，手動旁置轉換功能。

6、機器運行設有警示燈提示

三：多功能人機界面觸摸屏，簡單易操作

，

，
